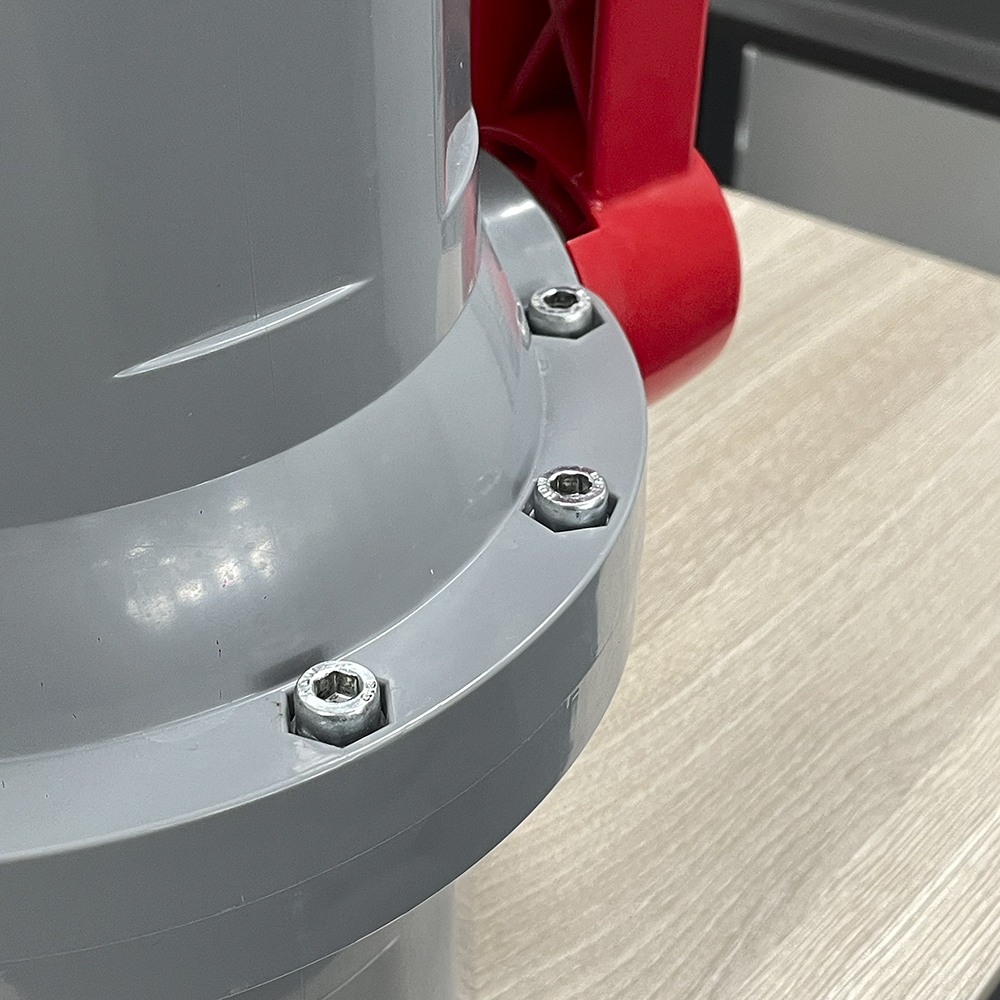

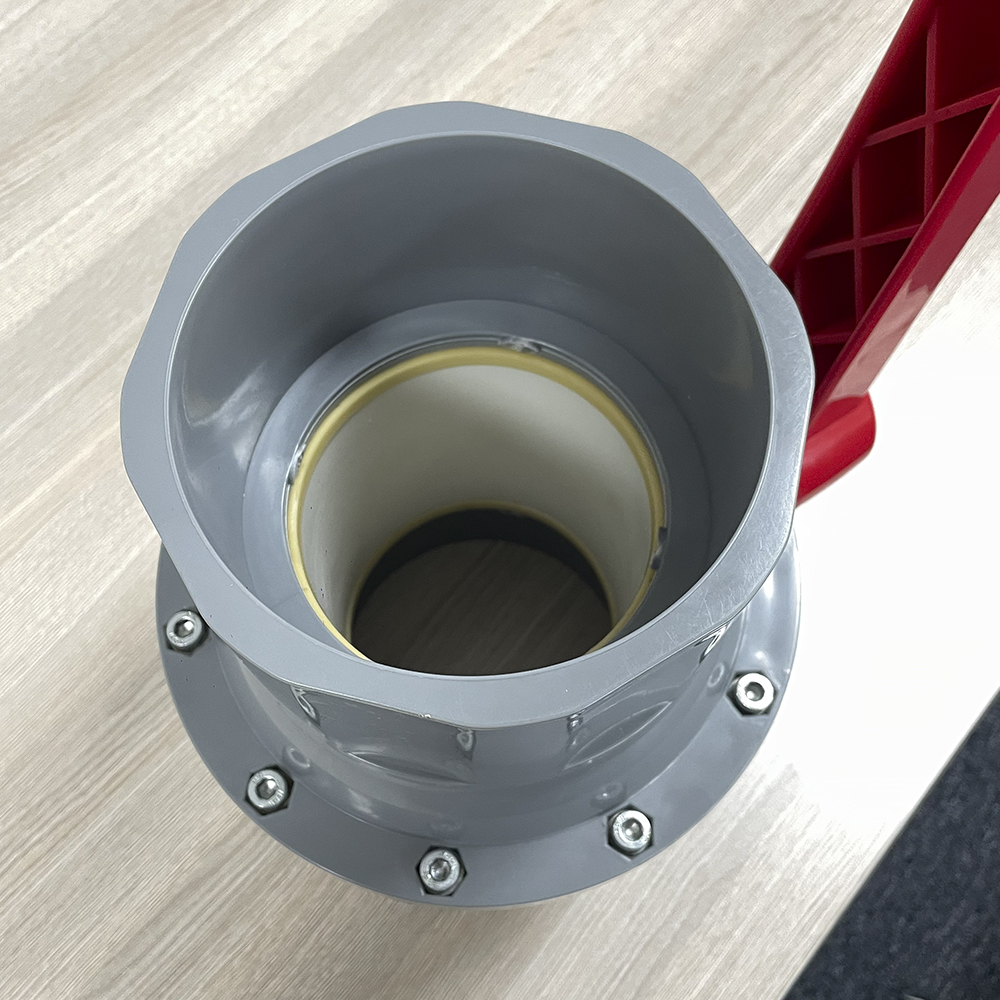

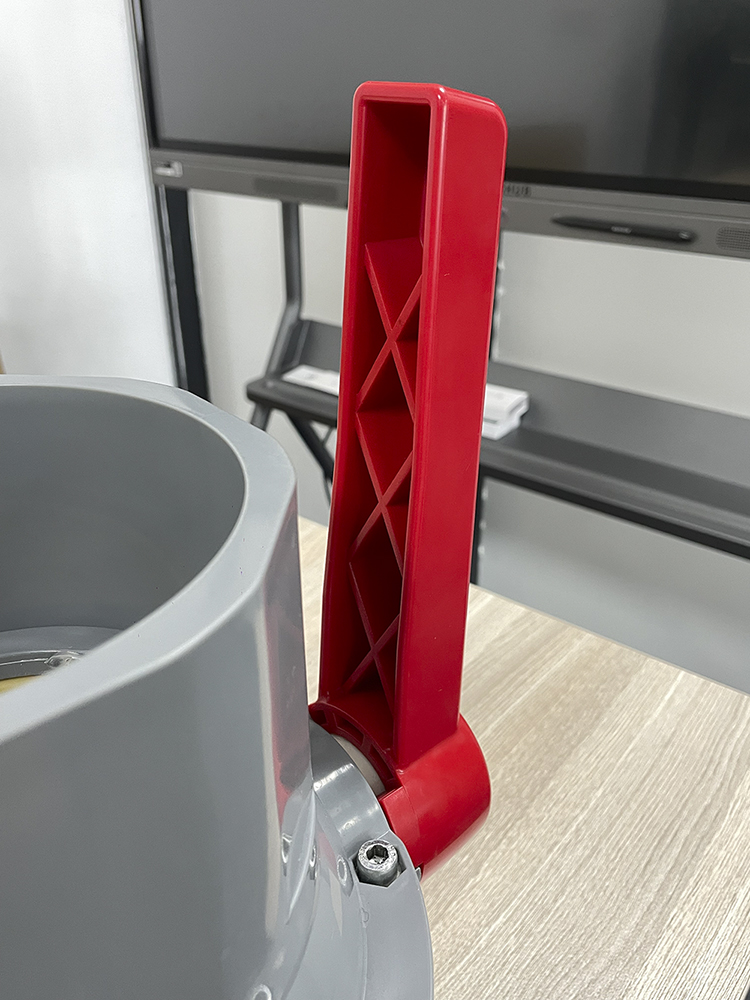

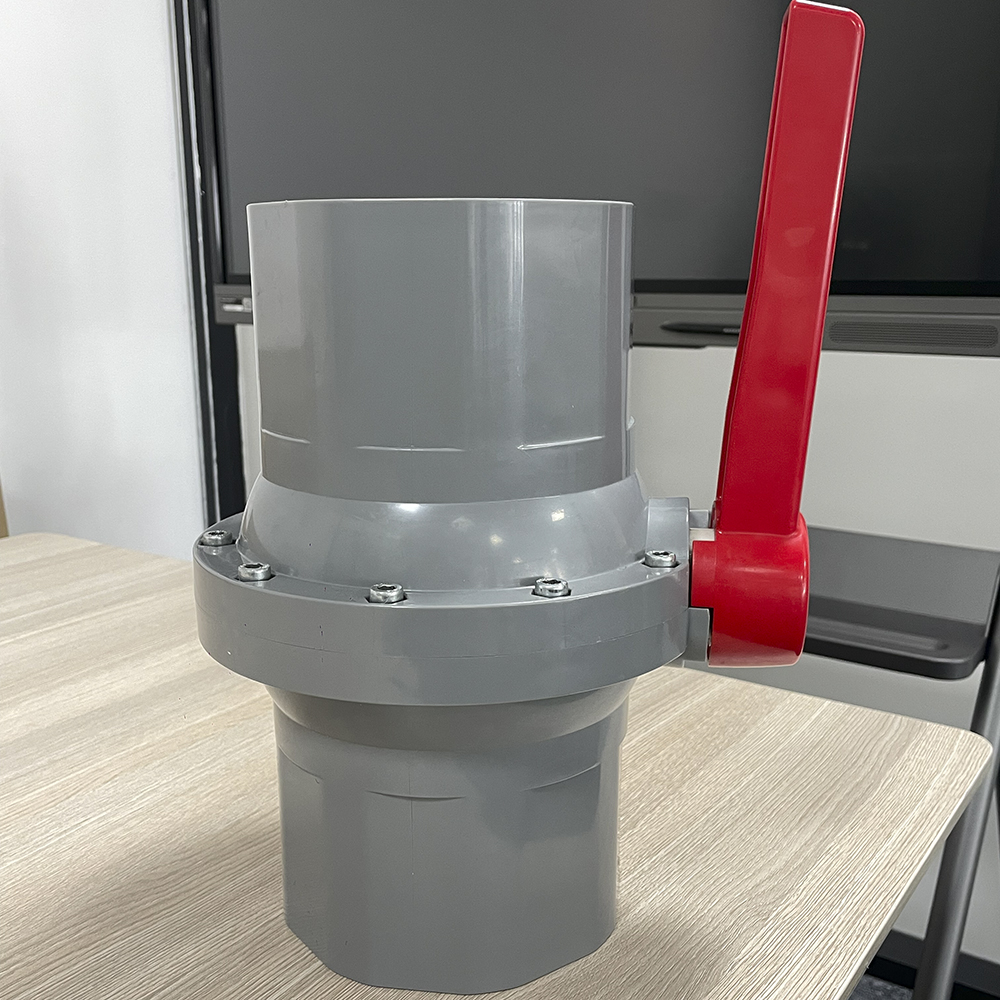

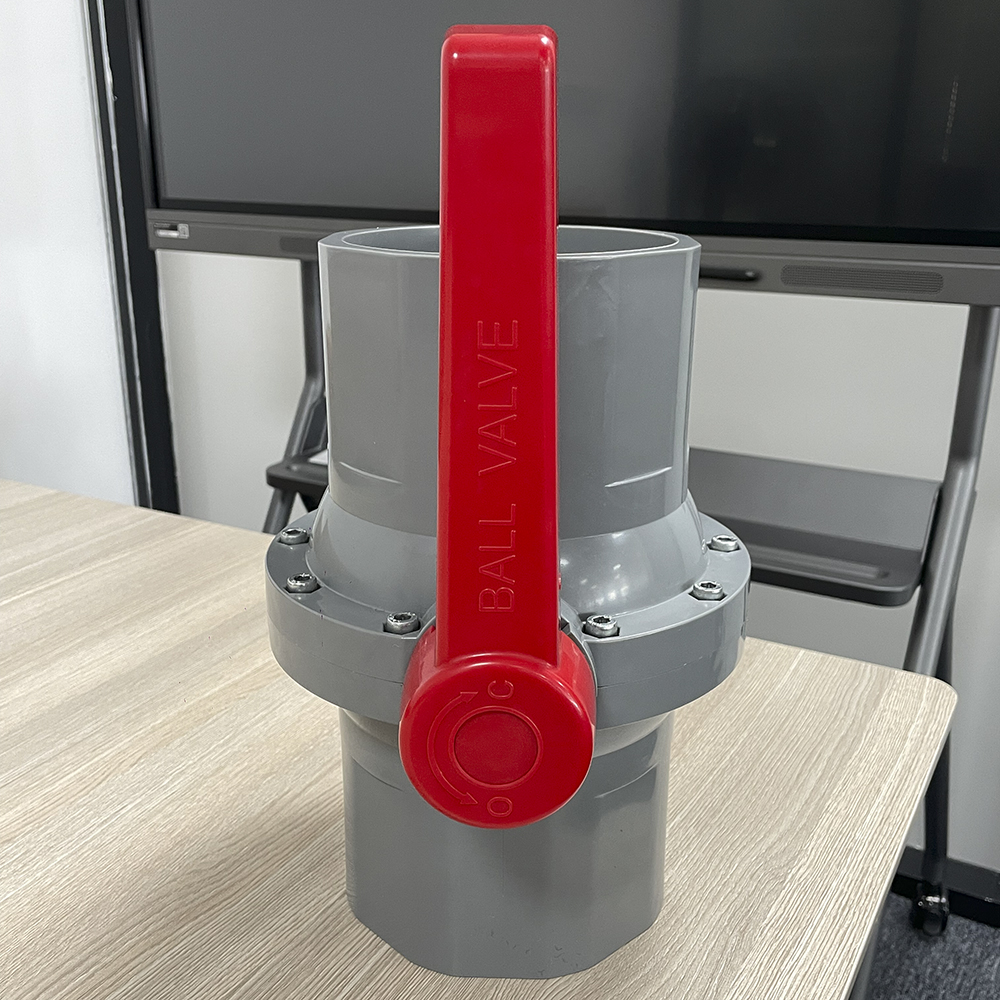

OEM High Quality140MM 160MM 168MM 200MM Stainless Steel UPVC Big Size Ball Valve Bakeng sa Project DN200
'Mapa oa nalane le oa tlhaho
Lisebelisoa tsa motsoako
tlhaloso ea lintho tse bonahalang
NO. | Karolo | Lintho tse bonahalang | QTY |
1 | MMELE | UPVC, CPVC | 1 |
2 | STEM O-Ring | EPDM,FPM(NBR) | 1 |
3 | STEM | UPVC, CPVC | 1 |
4 | POLO | UPVC, CPVC | 1 |
5 | SEBAKA TIISO | TPE, TPVC, TPO | 2 |
6 | CAP | PVC, ABS | 1 |
7 | TS'OARA | PVC, ABS | 1 |
8 | SEKOPO | SS304,TŠEPE | 1 |
Tafole ea papiso ea boholo ba mohlala
TŠEBELETSO | Yuniti | |||||||||||
MOHLALA | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
KHOLO | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Intshi | ||
thd./ka | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
JIS | I | 20 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
d1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 | mm | ||
d2 | 21.7 | 25.7 | 31.67 | 37.57 | 47.54 | 59.44 | 75.87 | 88.83 | 113.98 | mm | ||
ANSI | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 | mm | ||
d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.11 | 60.17 | 72.85 | 88.7 | 114.07 | mm | ||
DIN | I | 18 | 20 | 24 | 26 | 30 | 31 | 45 | 48 | 53 | mm | |
d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 | mm | ||
d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
D | 32 | 37.5 | 44 | 52 | 60 | 74 | 93 | 110 | 135 | mm |
